BUỒNG PHUN SƠN TĨNH ĐIỆN TỰ ĐỘNG CỠ LỚN
Buồng phun sơn tự động được thiết kế với hệ thống thu hồi cyclone, sử dụng rộng rãi trong dây chuyền sơn tĩnh điện tự động hóa 100%. Ứng dụng robot phun sơn tịnh tiến (reciprocator), hệ thống buồng sơn đạt được hiệu quả cao trong việc sơn phủ và tiết kiệm bột. Vị trí treo hàng trên cao được thiết kế bằng hệ thống băng tải treo tự động, băng tải do Sơn Hải Thịnh cung cấp hoặc khách hàng tự chế tạo.
THÔNG SỐ KỸ THUẬT (THAM KHẢO)
| Nguyên lý | Sơn tự động các sản phẩm treo trên băng chuyền trên cao |
| Kích thước bên ngoài | 1900R x 7000D x 4200C (tùy biến theo yêu cầu khách hàng) |
| Kích thước bên trong | 800R x 6000D x 2200C (tùy biến theo yêu cầu khách hàng) |
| Vật liệu cấu tạo | Khung chấn đế, khung đỡ chuyền treo làm bằng sắt hộp 40×40, 40×80×1.5mm sơn bảo vệ, Vách buồng sơn, nóc buồng sơn, Nhựa dẻo PP màu trắng sữa 10mm, kết cấu khung hộp dày 70mm, lắp ghép panels. |
| Thu hồi bột sơn | 1 cyclone tách bột & thu hồi bột lõi Φ 1400mm. |
| Quạt hút | 1 quạt ly tâm motor 40HP/380V/50Hz. điều chỉnh tốc độ bằng biến tần Parker |
| Điện thế | 380/220V tần số 50-60 Hz |
| Hệ thống hút | buồng sơn được trang bị một dust collector hút bụi. |
| Các thiết bị khác | Hệ thống đèn led tiết kiệm điện, tủ điều khiển, súng phun sơn, reciprocator (robot tịnh tiến lên và xuống) |
| Bảo hành | 12 tháng |
Các thiết bị có trong buồng sơn
Cyclone lọc bụi
Cyclone đạt được tỷ lệ thu hồi bột sơn dư thừa lên đến 98%, có cơ chế tự làm sạch tối đa hóa hiệu quả trong quá trình thay đổi màu sắc và tiết kiệm bột đáng kể. Khả năng thay đổi màu sơn nhanh chóng, giảm thời gian dừng dây chuyền và tối ưu sản lượng.
Quạt hút
Tại công ty Sơn Hải Thịnh, chúng tôi sử dụng quạt nhôm rất an toàn, không gây ra tia lửa khi cọ xát với bụi kim loại. Quạt hoạt động rất êm,tiếng ồn ở mức 74-79 dB. Quạt được lắp ở nóc buồng sơn giúp tiết kiệm diện tích nhà xưởng
Tủ điện điều khiển buồng sơn
Tủ điện điều khiển do Sơn Hải Thịnh lắp đặt có nhiều chương trình khác nhau tương ứng chức năng, yêu cầu của khách hàng: điều khiển bật / tắt quạt, điều chỉnh phạm vi thời gian rung khí nén để làm sạch bộ lọc, làm cho phễu chứa bột thu hồi lên và xuống,..v..v.
Robot phun sơn tịnh tiến (Reciprocator)
Đáp ứng yêu cầu tự động hóa sơn tĩnh điện 100%. Thiết kế linh hoạt,bền bỉ, hiệu suất sơn phủ đến 90%,thời gian thay đổi màu nhanh,dễ dàng bảo dưỡng và bảo trì

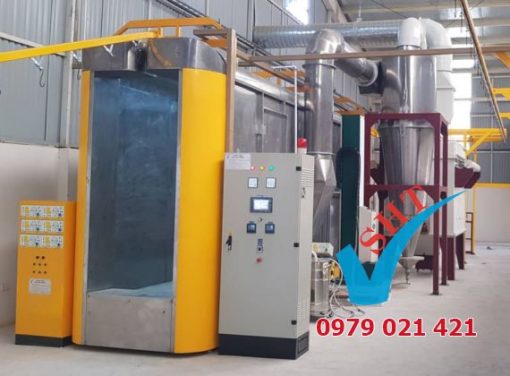

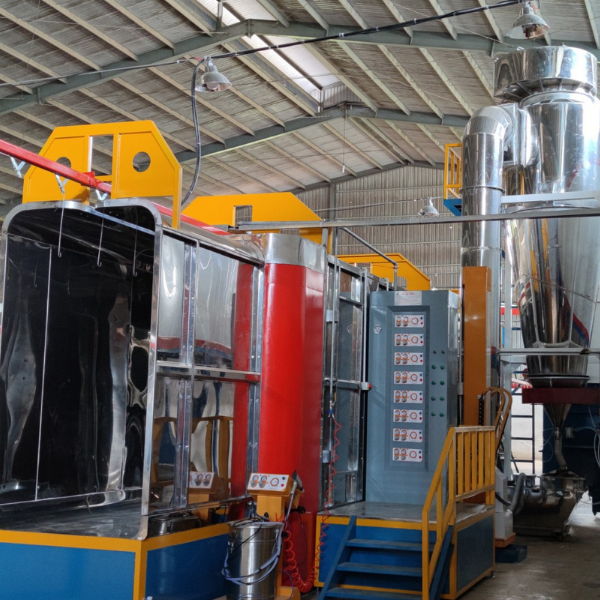

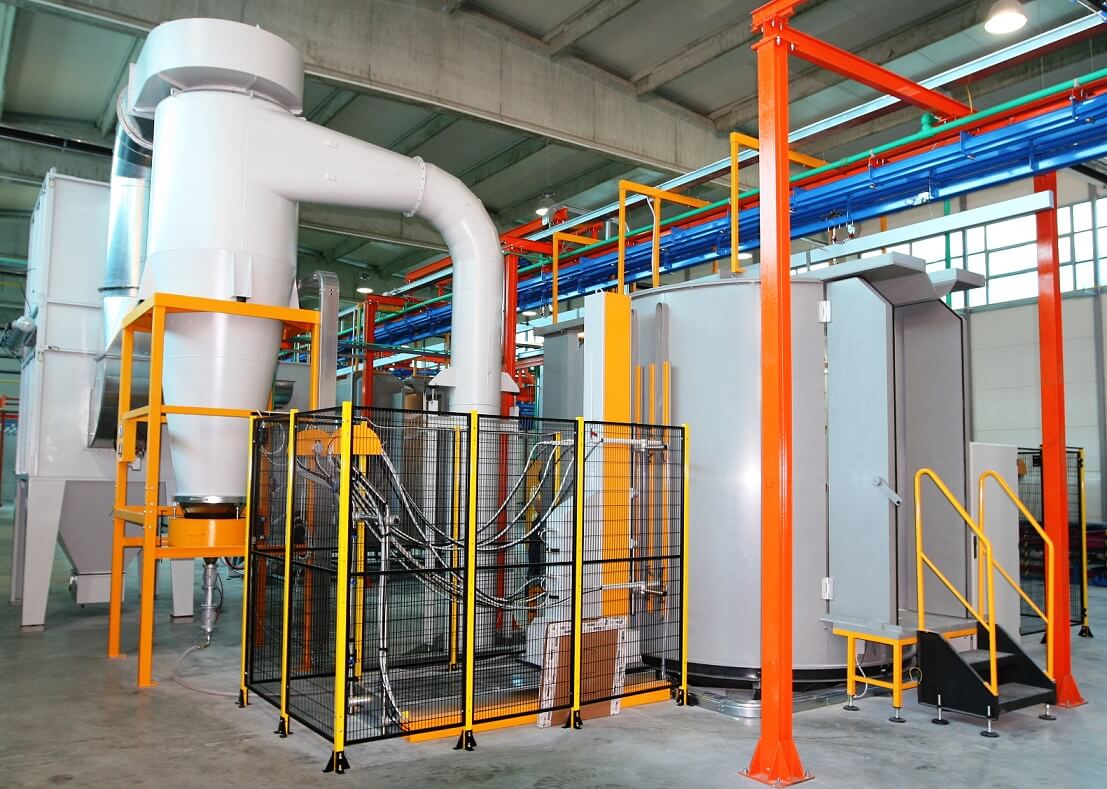

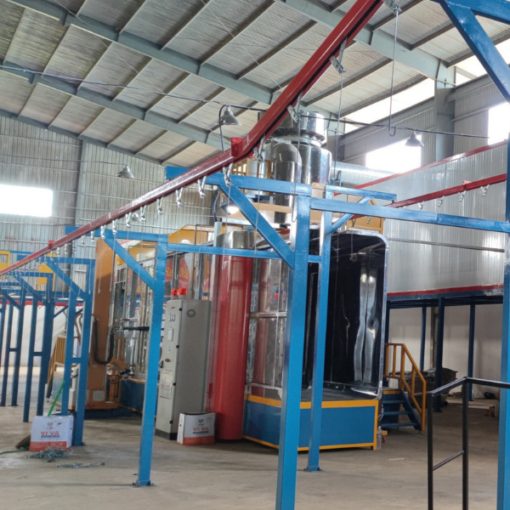

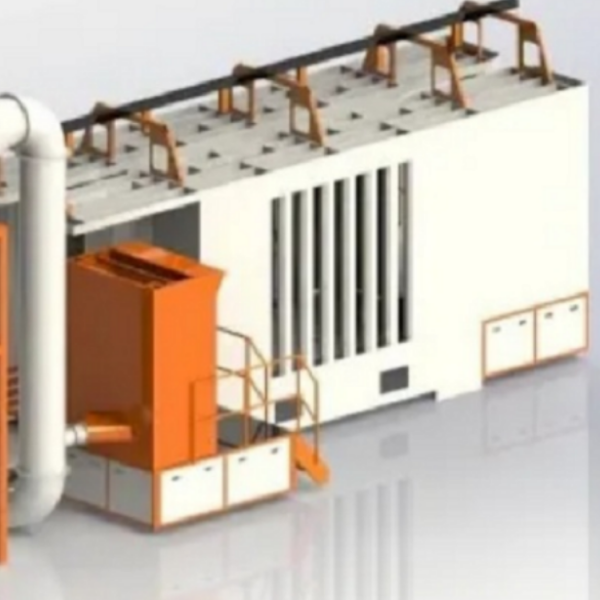

Hình ảnh minh họa:
